Cấu Tạo Xe Nâng Hàng Như Thế Nào?

Xe nâng hàng là thiết bị được sử dụng rất phổ biến ở các cơ sở sản xuất, nhà máy, doanh nghiệp hiện nay nhờ những công năng tuyệt vời mà nó mang lại. Dòng xe này sẽ giúp tiết kiệm chi phí nhân công cũng như mang đến hiệu quả tuyệt đối cho quá trình vận chuyển hàng hoá. Vậy cấu tạo xe nâng hàng như thế nào?

Cấu tạo xe nâng ngồi lái (tiêu chuẩn)

Cấu tạo xe nâng chi tiết

Cấu tạo xe nâng sử dụng động cơ đốt trong (xăng, dầu, diesel, gas)

Dòng xe nâng hạ sử dụng động cơ đốt trong thường được sử dụng trong các nhà máy sản xuất, doanh nghiệp vận tải logistic để nâng đỡ những pallet hàng hóa có trọng tải lớn và kích thước cồng kềnh. Cấu tạo xe nâng gồm các bộ phận chính sau:

Lốp xe và xilanh lái tổng

Được điều khiển bằng vô lăng thông qua hệ thống thuỷ lực từ van chia. Thông thường lốp xe sau của xe nâng thường được thiết kế nhỏ hơn lốp trước. Được chia thành 2 loại: lốp đặc và lốp hơi. Tuỳ theo yêu cầu, mục đích của công việc và môi trường làm việc mà lựa chọn loại lốp phù hợp.

Xi-Lanh nghiêng

Hỗ trợ việc lấy hàng, di chuyển hàng hoá được diễn ra an toàn và dễ dàng với khả năng nghiêng khung nâng về phía trước 6 độ và ngả về sau 12 độ.

Cấu tạo xi lanh của xe nâng

Lốp xe trước, hệ thống truyền động và hệ thống phanh trước.

Đây đều là những hệ thống làm việc liên tục ở cường độ cao của xe. Vì thế khi bảo trì, người dùng cần kiểm tra kỹ càng những bộ phận này.

Lốp xe trước là một trong những bộ phận quan trọng nên cần phải được kiểm tra kỹ càng.

Hệ thống truyền động của xe nâng hàng được lắp đặt ở phía trước xe, nhờ thế mà quá trình thay thế, sửa chữa xe sau này trở nên nhanh chóng và dễ dàng hơn.

Khung nâng

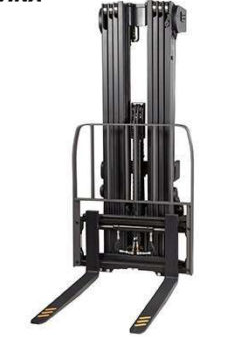

Cấu tạo khung nâng của xe

Là một trong những bộ phận quan trọng trong cấu tạo xe nâng, quyết định đến chiều cao nâng hàng của xe. Trên thị trường hiện nay, có hai loại khung nâng cơ bản là loại 2 khung và loại 3 khung nâng được lắp lồng với nhau, thông qua hệ thống con lăn và đường ray trong

 khung. Khả năng chịu va đập mạnh rất tốt.

Khung xe nâng

Giá nâng

Là bộ phận được gắn với càng nâng và di chuyển lên xuống theo khung nâng nhờ hệ thống xích và xi lanh. Xe nâng có tải trọng nâng càng lớn thì kích thước giá nâng cũng sẽ càng tăng.

Trên giá nâng có lắp đặt những con lăn dẫn hướng giúp giá nâng có thể hoạt động ổn định và không bị rung lắc khi trong khi làm việc.

Giá nâng

Càng nâng, nĩa nâng

Có hình dáng giống chữ “L”, được đặt ở phía đầu xe nâng. Cấu tạo gồm 2 phần chính: phần dài nhô ra tiếp xúc trực tiếp với hàng hoá, phần còn lại liên kết với giá nâng.

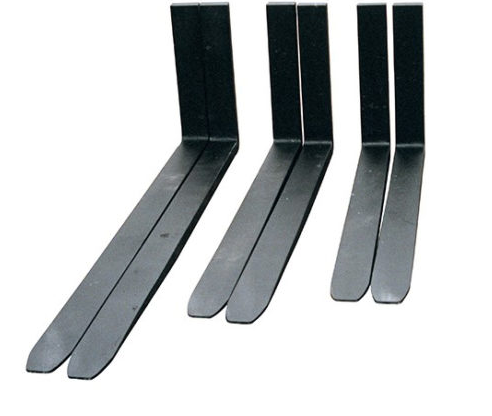

Càng xe nâng đa dạng về kích thước.

Hai loại kích thước càng nâng phổ biến nhất hiện nay là 1m và 2m. Tuỳ vào yêu cầu đặc trưng của công việc mà bạn lựa chọn kích thước cho phù hợp.

Xi-lanh nâng

Có tác dụng tạo ra lực nâng để thắng được trọng lượng của hàng hoá cần di chuyển.

Cabin

Là phần trung tâm của xe nâng. Vô lăng, bảng taplo, bàn đạp phanh, ga cùng các thiết bị an toàn cho xe đều được lắp đặt ở trong đây.

Thùng chứa nhiên liệu và động cơ

Cấu tạo của các thùng chứa này vô cùng đơn giản. Sức chứa thường dao động trong khoảng từ 60 – 200 lít, đủ để xe có thể hoạt động trong 24 giờ.

Đối trọng xe

Đây là bộ phận quan trọng và không thể thiếu trên mỗi chiếc xe nâng, dùng để cân bằng trọng lượng hàng hoá cũng như giúp xe nâng giữ được thăng bằng khi thực hiện thao tác bốc dỡ.

Quá trình nâng hàng hoá diễn ra ổn định và thăng bằng là nhờ có bộ phận đối trọng.

Cấu tạo xe nâng điện

Xét về phần cấu tạo, xe nâng điện cũng được thiết kế với đầy đủ các bộ phận giống như xe nâng sử dụng động cơ đốt trong. Nó chỉ khác ở chỗ:Thùng nhiên liệu ở xe nâng điện sẽ được đổi thành bình ắc quy.

Hệ thống di chuyển trước được đổi thành mô tơ di chuyển.

Nguyên lý hoạt động của xe nâng

Dòng xe nâng chạy động cơ đốt trong và xe nâng điện dáng ngồi đều có nguyên lý hoạt động giống nhau.

Cấu tạo xe nâng giúp xe hoạt động ở hai dạng hình thức hoàn toàn khác nhauNâng hàng hoá từ nơi thấp đến cao và ngược lại.

Di chuyển hàng hóa từ vị trí này sang vị trí khác.

Việc di chuyển hàng hóa đơn giản là dựa trên cơ chế hoạt động của bánh răng và xi lanh đẩy.

Xe nâng giúp di chuyển hàng hóa từ thấp đến cao, từ nơi này đến nơi khác một cách dễ dàng.Quá trình nâng hạ hàng hóa lên xuống của xe:

Đây là phần đáng quan tâm nhất, công việc chính của nó là nhấc hàng hoá có khối lượng lớn lên xuống ở những độ cao nhất định.

Khi càng xe nâng được đưa vào vị trí pallet hàng hóa để nâng hàng. Bộ phận bơm dầu thuỷ lực sẽ bắt đầu đẩy dầu nhiều hơn vào trong xi lanh nâng và khung nâng sẽ được đẩy lên cao. Các tầng kim loại bắt đầu trượt trên ray thông qua các con lăn dẫn hướng và mỡ chịu nhiệt để đi lên. Hệ thống bánh đà trên xe khiến cho dây xích chạy, con lăn trên giá nâng di chuyển trong ray giúp kéo càng nâng và pallet lên cao. Xilanh nghiêng ngả về phía sau giúp cho hàng hoá không bị ngả về phía trước, đảm bảo an toàn tuyệt đối trong suốt quá trình vận hành.

Khi khung nâng di chuyển đến độ cao cần thiết, xilanh sẽ không được bơm dầu vào thêm nữa. Hàng hoá sau đó sẽ được đặt vào vị trí mong muốn. Sau khi hàng hoá đã đặt ở vị trí ổn thỏa, dầu trong xilanh sẽ chảy ngược trở lại về thùng chứa. Xilanh nâng lúc này sẽ bắt đầu hạ xuống làm khung nâng cũng dần hạ xuống vị trí ban đầu.

Tiếp đó, xe nâng được di chuyển đến vị trí đặt trong kho. Xích trên puly chạy ngược vòng để càng nâng và giá nâng trở bề vị trí thấp nhất. Xilanh nâng hạ và xilanh nghiêng cũng được xả hết dầu về thùng chứa nhiên liệu để xe trở lại trạng thái bình thường như lúc đầu.

Ứng dụng của xe nâng trong công nghiệp

Xe nâng được ứng dụng trong rất nhiều ngành nghề hiện nay. Đặc biệt là trong công nghiệp. Sử dụng thiết bị giúp tiết kiệm sức lao động, tối ưu hóa nhân công và mang lại hiệu suất công việc cao hơn cho doanh nghiệp. Một số ngành nghề công nghiệp sử dụng xe nâng rộng rãi như:

Công trường xây dựng

Xe nâng là trợ thủ đắc lực cho các công việc tại công trường xây dựng. Nhờ có thiết bị này, công nhân có thể di chuyển vật liệu xây dựng một cách nhanh chóng và an toàn với khoảng cách, độ cao lớn và đường đi không bằng phẳng. Xe có thể dỡ hàng pallet gạch, đá, dầm thép và các vật liệu xây dựng từ xe chuyên chở đến nơi làm việc trong thời gian nhanh chóng.

Sử dụng cho công trường xây dựng

Thông thường, các hãng vận tải đều trang bị xe nâng kèm xe tải để việc di chuyển hàng được dễ dàng, thuận tiện hơn. Loại xe thường được sử dụng đó là xe nâng động cơ đốt trong, bởi có thể di chuyển ở nơi có mặt phẳng gồ ghề như công trường xây dựng, có thể vận hành trong điều kiện ngoài trời mưa bão và thời gian hoạt động liên tục trong ngày.

Nhà kho

Nhà kho, công xưởng chính là nơi xe nâng được ứng dụng rộng rãi. Nhiệm vụ của xe là dỡ, bốc xếp hàng hóa từ thiết bị chuyên chở đến kho hàng. Tùy theo nhu cầu sử dụng, kích thước hàng hóa mà sử dụng loại xe phù hợp như: xe nâng tay cao, xe nâng tay thấp, xe nâng điện…

Sử dụng xe nâng vận chuyển trong kho hàng

Kích thước của xe nâng phù hợp với điều kiện bến bãi, kho hàng. Tải trọng dao động từ 1 tấn cho đến 50 tấn, độ cao nâng hạ có thể lên đến 3,5m. Điều này phù hợp với mọi nhu cầu di chuyển, sắp xếp hàng hóa trong kho hay từ bên ngoài vào kho.

Nơi tái chế

Sản phẩm được sử dụng hiệu quả trong hoạt động tái chế để bốc dỡ hàng hóa từ xe tải hoặc các thùng chứa phế liệu. Sau đó di chuyển chúng đến các khoang phân loại để tái chế theo yêu cầu. Xe nâng có tải trọng cao và chiều cao nâng tối đa lớn có thể dễ dàng tải và dỡ hàng từ rơ moóc máy kéo, thang máy hay toa xe lửa.

Sử dụng cho khu tái chế

Đối với các loại nguyên liệu tái chế như lốp xe, thùng phuy, cuộn vải lớn, có thể sử dụng xe gắn càng kẹp hay xe bàn nâng. Điều này giúp vật liệu không bị rơi, xê dịch trong quá trình di chuyển.

Bến tàu

Bến tàu là nơi tập trung nhiều hàng hóa từ các đơn vị vận tải, container,…Đây hầu hết là những hàng hóa cồng kềnh, đang trong giai đoạn chờ được kiểm tra và đợi di chuyển lên tàu. Bởi vậy xe nâng bến tàu thường là các dòng xe hạng nặng chạy bằng động cơ đốt trong. Xe có tải lớn, di chuyển được trong điều kiện địa hình không bằng phẳng, thời tiết xấu,…

Bên cạnh đó, xe nâng còn được sử dụng để xếp chồng hay dỡ hàng trên tàu và sà lan. Các ngành quân sự thường sử dụng thiết bị để nâng hạ hiệu quả vật tư, vũ khí.

Sử dụng cho bến tàu

Cày tuyết

Đây là ứng dụng phổ biến tại các quốc gia có khí hậu lạnh, thường xuyên có tuyết rơi. Điều này gây ảnh hưởng đến giao thông, sinh hoạt của con người. Xe nâng sẽ có tác dụng dọn tuyết, tạo đường đi tại các tuyến đường, công trình hay nhà ở. Đây là phương án hiệu quả, tiết kiệm hơn rất nhiều so với việc mua hay thuê thiết bị cày tuyết chuyên dụng.

Trên đây là những thông tin đầy đủ và cần thiết nhất về cấu tạo xe nâng cũng như nguyên lý làm việc của xe cho những ai cần. Hy vọng bài viết sẽ giúp bạn hiểu hơn về dòng xe tiện ích này cũng như lựa chọn cho mình dòng xe phù hợp nhất.
